Artefakt FSE a GRE

SYSTÉM: MR 0,35T Ovation

Nemocnice: Daqing Oilfield Obecná nemocnice

PROBLÉM/SYMPTOM

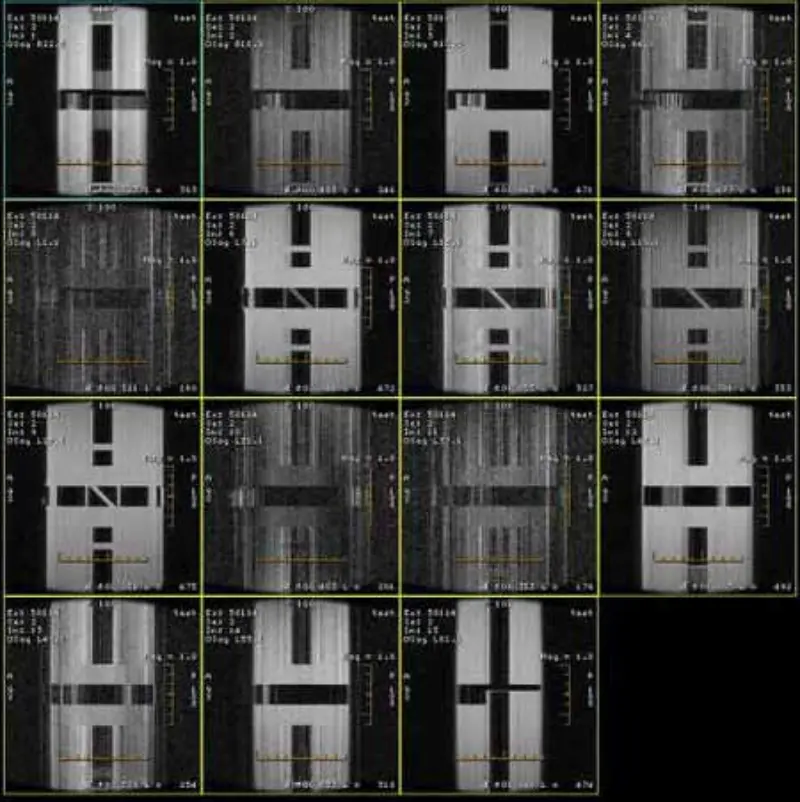

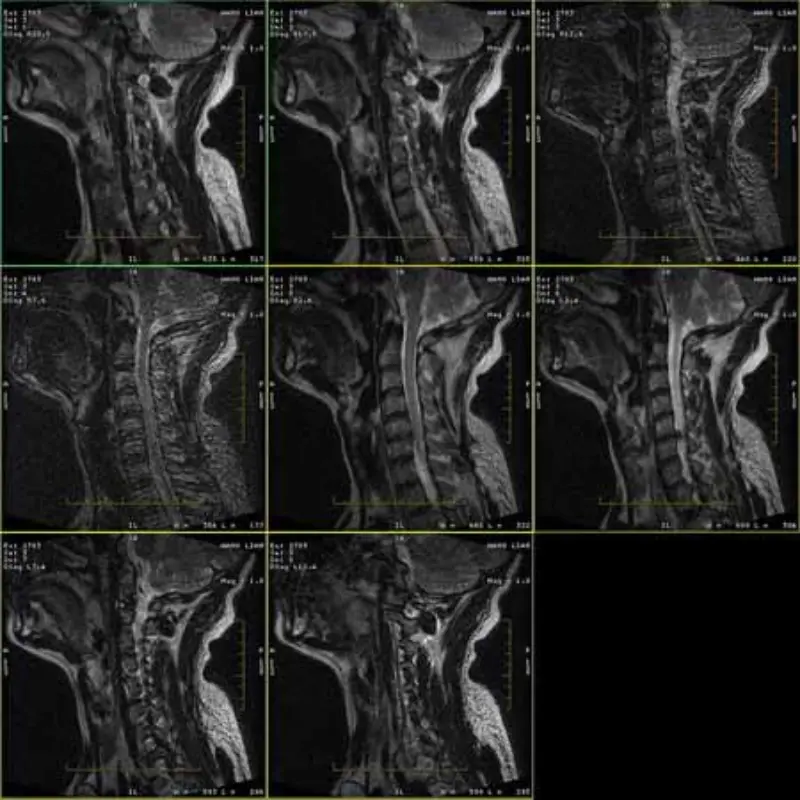

Obrázky protokolů FRFSE a GRE mají duchy a někdy se v jedné sérii objevují obrázky s nízkým SNR. Ale snímky protokolu SE jsou normální.

Podívejte se prosím na obrázky v příloze.

HISTORIE/NÁPOVĚDA ŘEŠENÍ PROBLÉMŮ

1. Tyto artefakty se vyskytují pouze v obraze protokolů FRFSE a GRE, ale protokolu SE

obrázky se nikdy neobjeví. Proveďte rychlou kontrolu Head SPT, SNR hlavy je marginální (asi 8,2).

2. Zkontrolovali dveře RF, napájení osvětlení, napájení TCU, napájení PAC a magnetický displej, vše v pořádku.

3. Vyměnili jsme gradientové zesilovače, filtry na SRU a kabely, artefakt se stále vyskytuje ve stejných protokolech.   Strana 3 ze 3

4. Otestujte níže uvedené části na jiném webu, vše v pořádku. gradientní PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS a hlavní cívka

5. Zkontrolujte vlastnosti DD diody, DD kabely a VN, vše v pořádku.

6. Vypněte výstup RF signálu UCERD, artefakt zmizel.

7. Vyměňte přijímač a přijímací kabely a přemosťujte MA, problém stále přetrvává.

8. Demontujte tělesnou cívku, umístěte ji mimo magnet, připojte všechny kabely a znovu naskenujte, artefakty stále existují.

9. Zkontrolujeme napájení a uzemnění a zjistíme, že zemnící konektor na PP (Magnet Room) je velmi uvolněný. Utáhneme a znovu skenujeme, SNR hlavy se zlepšil

(SNR hlavy: 8,9)

KOŘENOVÁ PŘÍČINA/ŘEŠENÍ

Nakonec zjistíme, že někdo připojil 1 vodič od 1 ze 3 živých vodičů napájení zařízení MR

zásobování mimo oddělení MR bez povolení. Po odstranění drátu a opětovném skenování se systém vrátí do normálu a SNR hlavy je 9,3.

Kvalita napájení tedy ovlivní kvalitu obrazu.
