Odstraňování problémů pro 8kanálovou Cardic coil nízké SNR

PROBLÉM/SYMPTOM

Při použití 8kanálového skenování srdeční cívky není SNR obrazu dobrý. Při použití ručního skenování najděte signál velmi nízký.

KOŘENOVÁ PŘÍČINA/ŘEŠENÍ

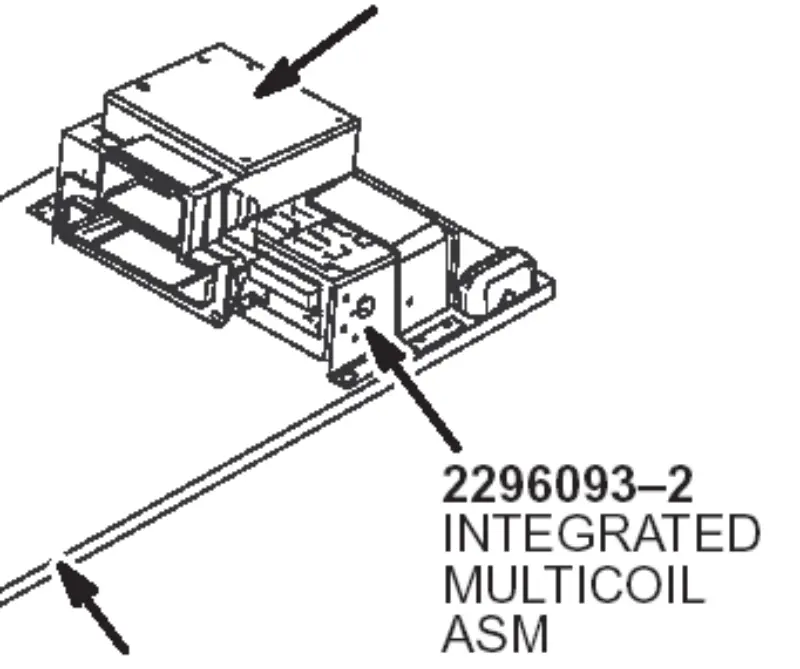

Špatná základní deska integrovaného multicoil ASM. (dynatron, IC: HC105)

HISTORIE/NÁPOVĚDA ŘEŠENÍ PROBLÉMŮ

1. Použijte 8kanálový test SNR běhu srdeční cívky, všechny kanály selžou.

2. Pomocí nástrojů MCRT zkontrolujte 8kanálový SNR, průchod všech kanálů. Pak musí mít cívka problém.

3. Objednejte novou cívku, ale problém stejný. Obraz má také nízké SNR.

4. Zkontrolujte napájení modulu a všechny kanály desky STIF a IRF I/O. The

8 kanálů je v pořádku.

5. Nahraďte Integrated multicoil ASM obrazem 8kanálového srdečního normálu.

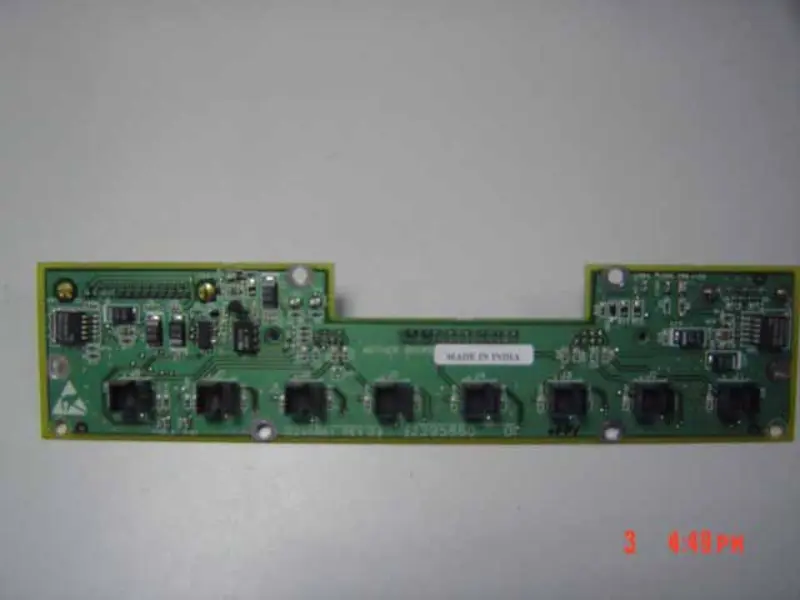

6. Zkontrolujte základní desku, najděte HCT04(6反向器) a vadný dynatron.

Učení:

Když definujeme místo selhání 8 kanálů na straně cívky, pokud použijeme nástroje MCRT, měli bychom raději zkontrolovat 8 kanál na jiném místě.
