GE Mega Switch MRI pro instalaci, testování a poprodejní podporu SV 1.5T

Vážený zákazníku, při převzetí tohoto produktuGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  správné připojení naleznete na nákresech.

Jako hlavní modul distribuce signálu a řízení se Mega Switch vyznačuje integrací více portů, zpracováním signálu s velkou šířkou pásma a modulárním designem. Podporuje paralelní provoz kanálů se dvěma cívkami Port A/B, což umožňuje funkce, jako je úprava MC předpětí, přepínání signálu MUX a vysílání RF signálu. Stav systému je monitorován v reálném čase pomocí LED indikátorů a SRI komunikace.

Rozhraní Mega Switch jsou rozdělena do čtyř funkčních skupin:

1. Rozhraní portu cívky

2.Port A (J18, J21): Odesílá signály MC bias, napájení předzesilovače a řídicí signály MUX do cívky; přijímá ID cívky, signál povolení TX a 8kanálový RF signál.

Port B (J17, J22): Provádí stejné funkce jako port A pro cívku portu B 1页.

3. Rozhraní externího modulu

4. DM-Lite Interaction (J11, J5): Získává předpětí MC, řídicí signály a napájení AUX

1. Napájecí zdroj (J102-1, J102-2): Získává stejnosměrné napájení z regulátoru

5. Komunikační rozhraní RRX

6. Přenos signálu (J1): Odesílá 8-kanálové 16 MHz RF signály do RRX

Řídicí signály (J2, J107): Přijímá řídicí signály R1 a stroboskopické signály R1 z RRX

Power and Control (J108): Přenáší napájení, TNS řízení a signály hodin do RRX

7. Sledování stavu a komunikační rozhraní

8. Indikace LED (J15): Připojuje se k LED indikátorům ID cívky v LPCA

Komunikace SRI (J20): Umožňuje výměnu dat s externími signálovými vstupy SRI (J100, J103-J106): Přijímá RF signály z Body Preamp, signály zpětné smyčky z Exciteru, šumové signály z antény TNS, LO signály a 80 MHz hodiny z Exciteru

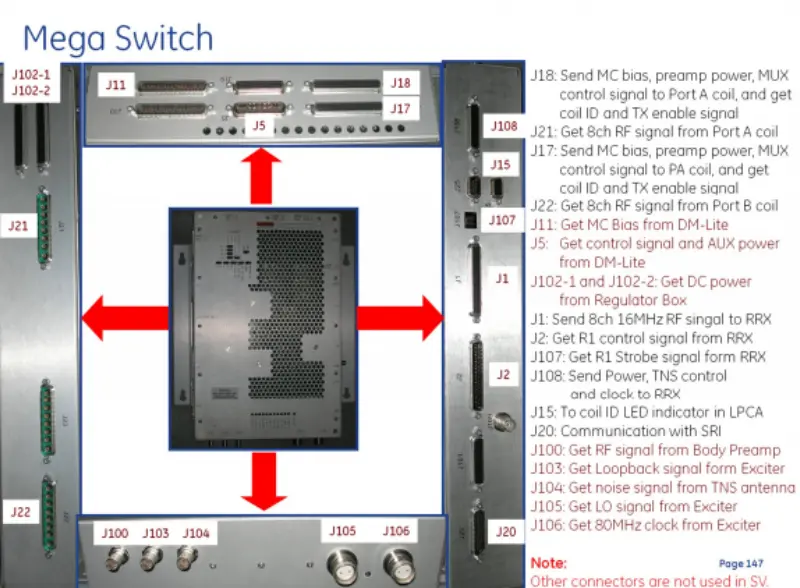

J18: Odešlete předpětí MC, napájení předzesilovače a řídicí signál MUX do cívky Port A a získejte ID cívky a signál povolení TX.

J21: Získejte 8kanálový RF signál z cívky Port A.

J17: Odešlete předpětí MC, napájení předzesilovače a řídicí signál MUX do cívky Port B a získejte ID cívky a signál povolení TX.

J22: Získejte 8kanálový RF signál z cívky Port B.

J11: Získejte MC Bias od DM - Lite.

J5: Získejte řídicí signál a napájení AUX z DM - Lite.

J102 - 1 a J102 - 2: Získejte stejnosměrné napájení z regulátoru Box.

J1: Odešle 8kanálový 16 MHz RF signál do RRX.

J2: Získejte řídicí signál R1 z RRX.

J107: Získejte signál R1 Strobe z RRX.

J108: Odešle napájení, ovládání TNS a hodiny do RRX.

J15: Indikátor LED ID cívky v LPCA.

J20: Komunikace se SRI.

J100: Získejte RF signál z Body Preamp.

J103: Získejte signál zpětné smyčky z budiče.

J104: Získejte šumový signál z antény TNS.

J105: Získejte LO signál z Exciter.J106: Získejte 80 MHz hodiny z Exciteru.

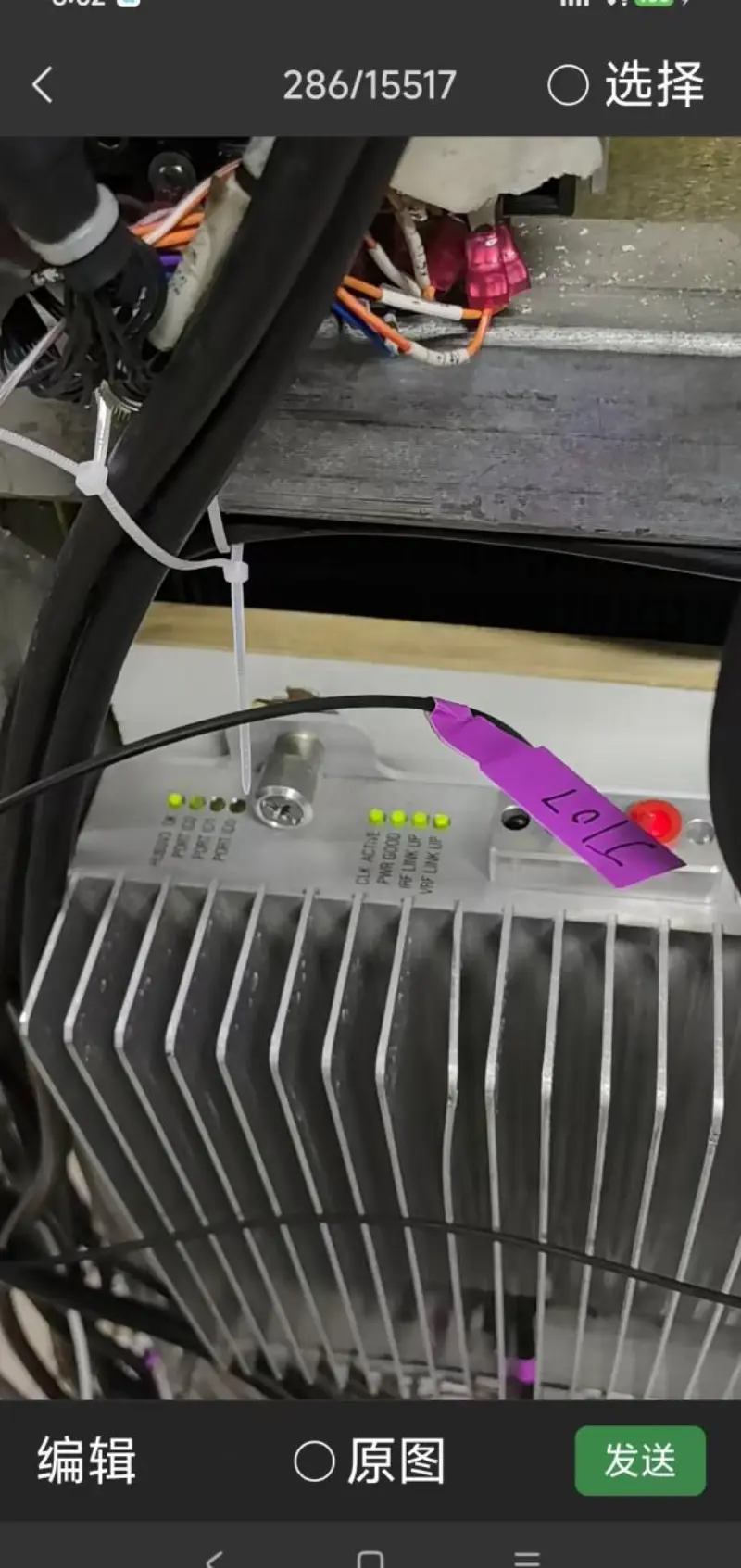

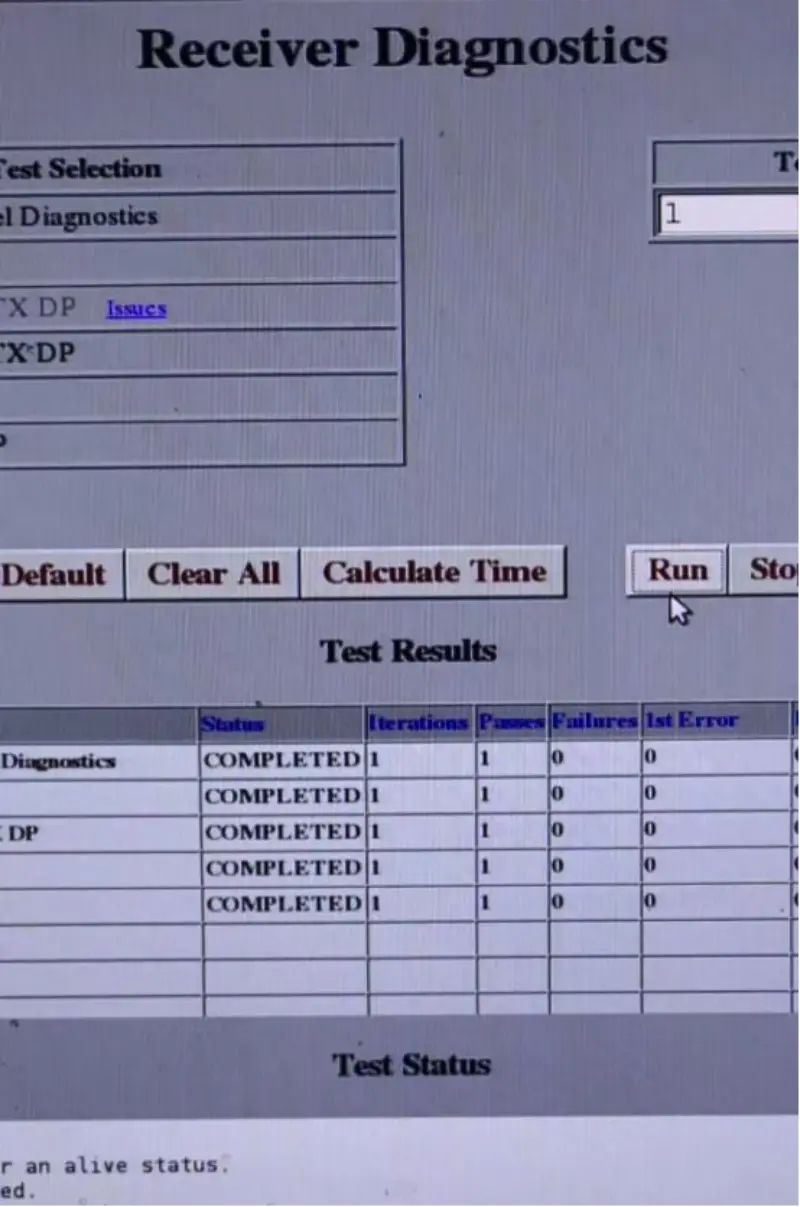

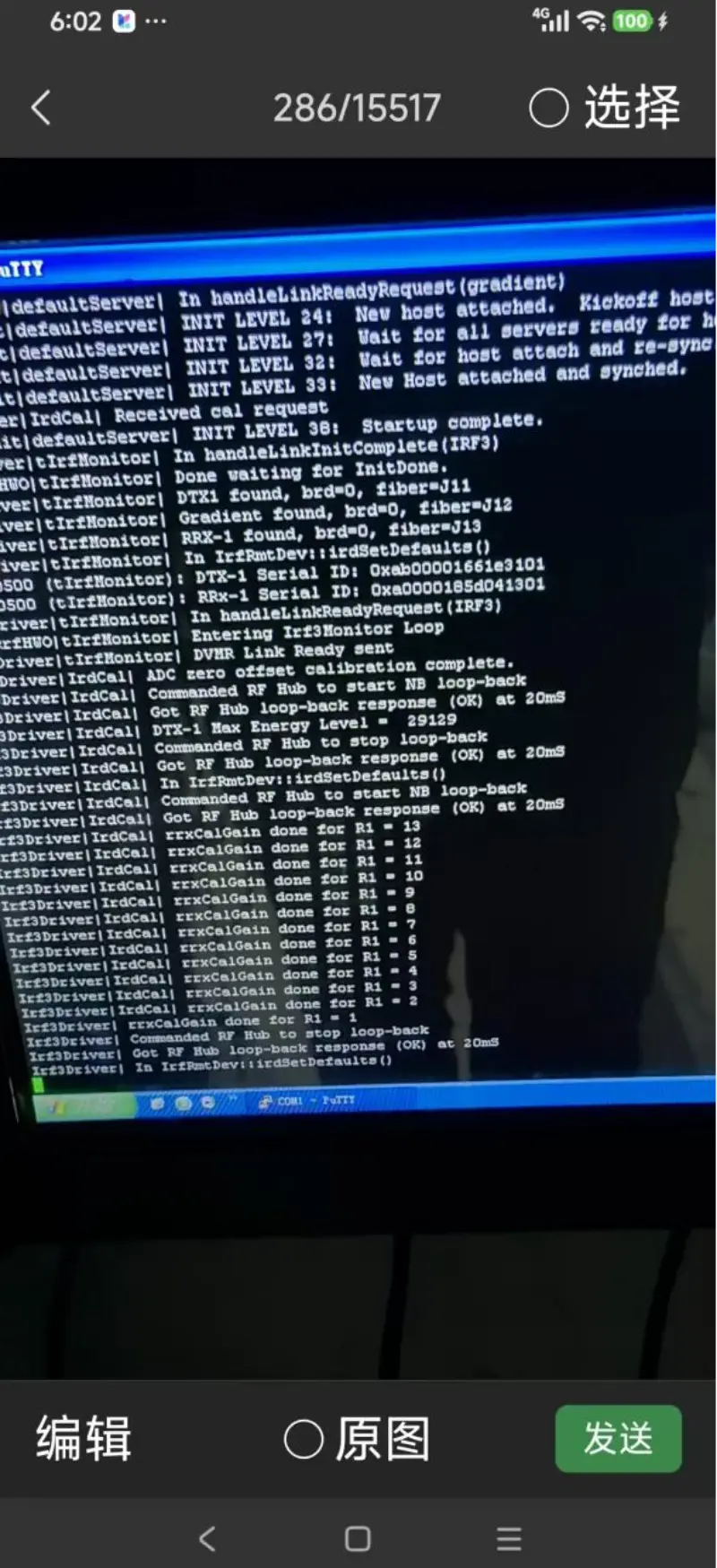

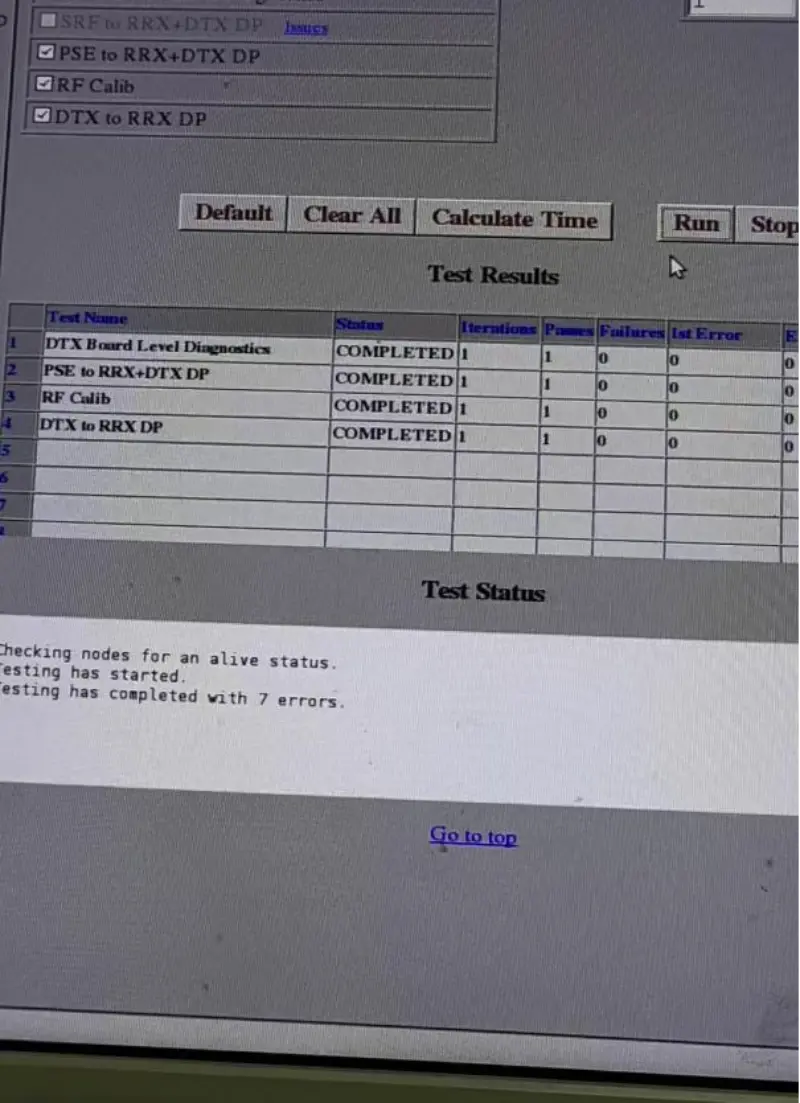

Nabízíme servisní testování na úrovni továrny, které zajišťuje, že každý stroj projde před odesláním přísnou 99,9% kontrolou, v souladu s postupy továrního testování GE, včetně testování výkonu přenosu signálu, testování výkonu příjmu signálu, diagnostiky na úrovni desky, testování výkonu RF a testování komunikačního spojení. Stručně řečeno, vše je děláno pro zajištění spokojenosti zákazníků a poskytování vysoce kvalitních služeb.

Whatapp:+86 18562532689

Weichat:+86 18562532689

Agilent518@sina.com

Studio pana Zhou

S úctou2026.03.20
