ARTIFACT WI/Fiesta Obrázek Bílý pixel

SYSTÉM: 1.5T Signa Twin Excite II (verze softwaru 11.0M4)

PROBLÉM/SYMPTO

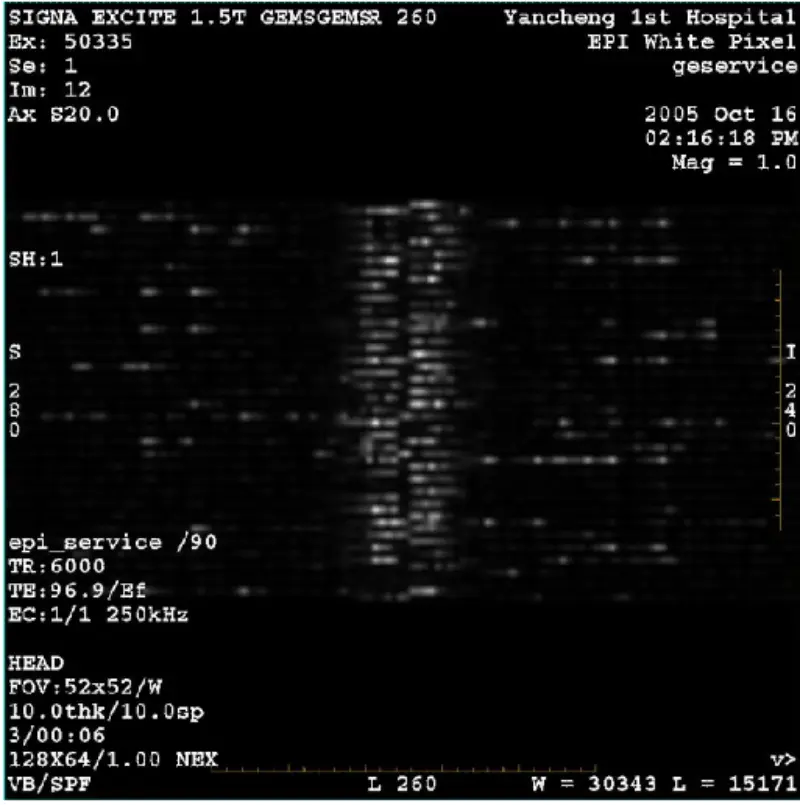

Obraz DWI (režim zoom a celý režim) a fiesta (režim zoom a celý režim) s viditelným síťovým nebo manšestrovým artefaktem bez ohledu na to, zda používáte tělesnou cívku nebo hlavovou cívku, ostatní rutinní snímky se zdají být normální

HISTORIE/NÁPOVĚDA ŘEŠENÍ PROBLÉMŮ

1. Super chování Kontrola podložky, výsledek je v pořádku.

2. Odstraňte pacientský můstek, nebyly nalezeny žádné mince ani jiný kov.

3. Proveďte kalibraci grafidy všechny výrazy zelené.

4. Spusťte Zoom a celý BACC.

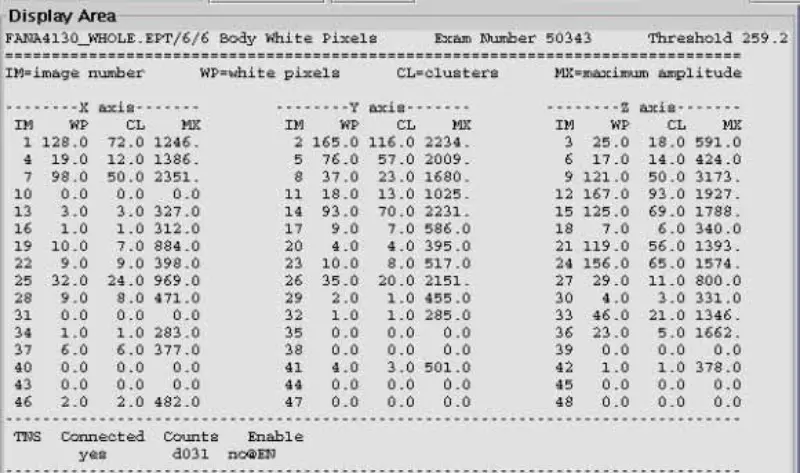

5. Spusťte Zoom a celé EPT. Výsledkem je, že bílé pixely a další položky projdou

včetně hlavy a těla. Hodnota fázového rozkladu B0 je ve spec.

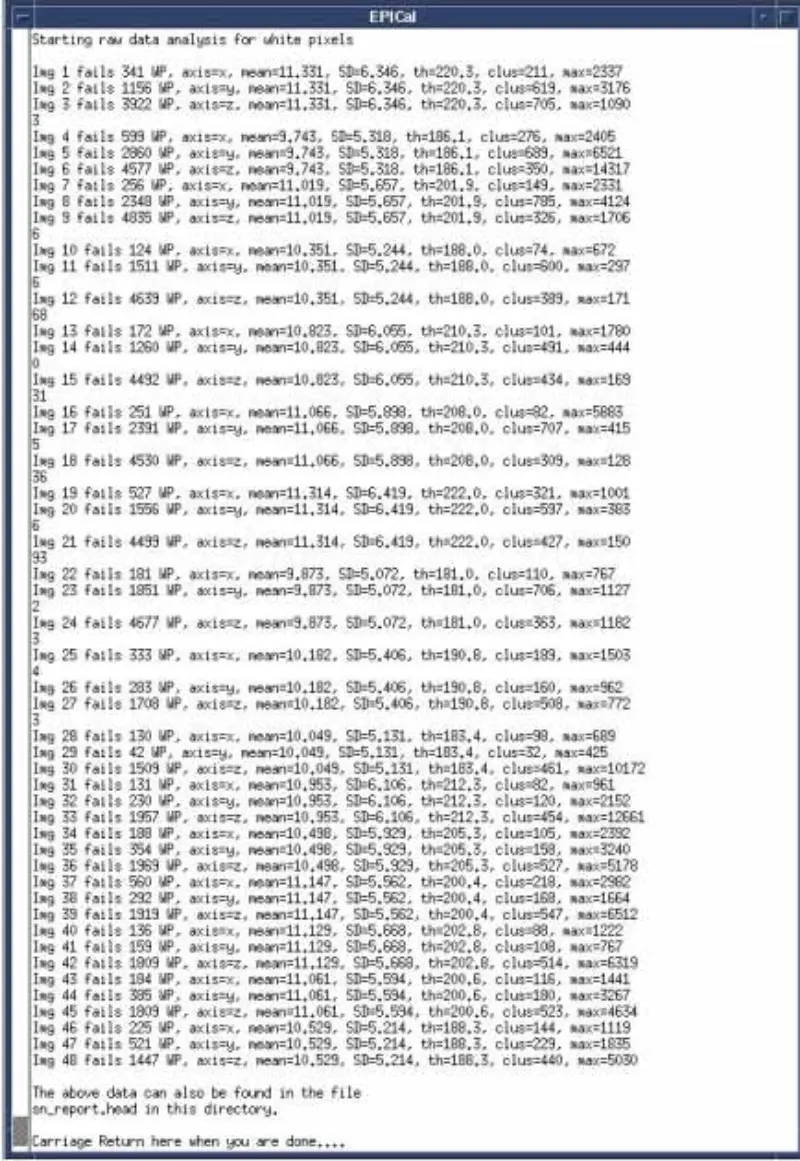

6. Spusťte test bílých pixelů, vše se nezdařilo.

7. Spusťte SPT all pass. Obzvláště všechny testy stability gradientu projdou.

8. Emulujte a kontrolujte položky prostředí kolem magnetu, včetně ventilátoru, reproduktoru, vstřikovače, studené hlavy a tak dále.

9. Vypněte snímač teploty, SRI, PAC a stůl, problém přetrvává.

10. Odpojte přijímací kabel na I/F systémové skříně (tělo J2 a hlava J5), přidejte 50 ohmový terminátor a DC blok ke konektoru systémové skříně. EPT bílý pixel sken hlavy a těla. výsledek je pass. Ujistěte se, že problém není v systémové skříni. Znovu se připojte. Přijměte kabel do systémové skříně I/F

11. Odpojte vláknovou optiku X,Y a Z Gradient Drive na desce GP, skenování hlavy s bílými pixely EPT a těla. výsledek je pass. Znamená to, že bílý pixel je indukován gradientem. Je vidět, že bílý pixel není pouze na jedné ose. Poté vyměňte desku SGA PS, GP, ale problém přetrvává. Znovu připojte vláknovou optiku měniče s přechodem X,Y,Z.

12. Zakažte DD/TR na SSM. Odpojte kabel DD na stěně pera (J72, J73, J74, J75, J75), skenování hlavy a těla EPT bílých pixelů. výsledkem je, že selhal průchod hlavou a tělo. Cívka těla je rozladěná, takže cívka těla absorbuje signál. Proto prošla hlava a tělo selhalo. Pro kontrolu naší dedukce připojte prodlužovací kabel k hlavové cívce a umístěte hlavovou cívku mimo vývrt magnetu, skenovací hlava bílý pixel. Ve skutečnosti je výsledkem selhání hlavy. Znovu připojte pouze jeden DD kabel na stěně pera, EPT hlavu s bílými pixely a sken těla. Výsledkem je, že vše selhalo. Ujistěte se, že příčinou není deska DD a deska rozdělovače.

13. Znovu připojte kabely DD ke stěně pera. Odpojte kabel Body and Head T/R Bias BNC při skenování hlavy a těla s bílými pixely SSM.EPT. Výsledkem je, že vše selhalo. Znovu připojte předpínací kabely těla a hlavy odstraněné. Odpojte výstupní kabel hlavy a těla na skenování bílých pixelů SRFDII.EPT. Výsledkem je, že vše selhalo. Potvrzeno, že problém není v SRFDII AMP a SSM.

14. Odpojte kabely I a Q na Hybrid. Spusťte skenování bílých pixelů hlavy EPT. Výsledek se nezdařil. Podezřelý hybrid. Vyměňte hybrid. Ale problém stále.

15. Sejměte přední kryt magnetu. Zkontrolujte uzemňovací kabel RF stínění a kabel snímače teploty. Kabel je v pořádku.

16. Vyjměte těleso RF cívky z TRM. Spusťte skenování bílých pixelů hlavy EPT, výsledek se nezdařil.

17. Odstraňte RF stínění z TRM. Spusťte EPT sken bílých pixelů s vysunutým RF štítem. Výsledek se nezdařil. Vyměňte RF štít a spusťte EPT sken bílých pixelů. Problém stále.

KOŘENOVÁ PŘÍČINA/ŘEŠENÍ

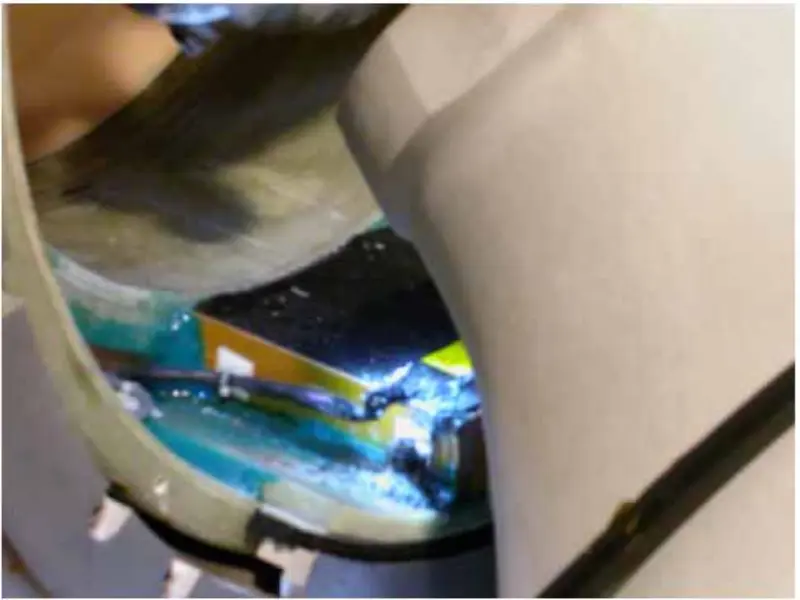

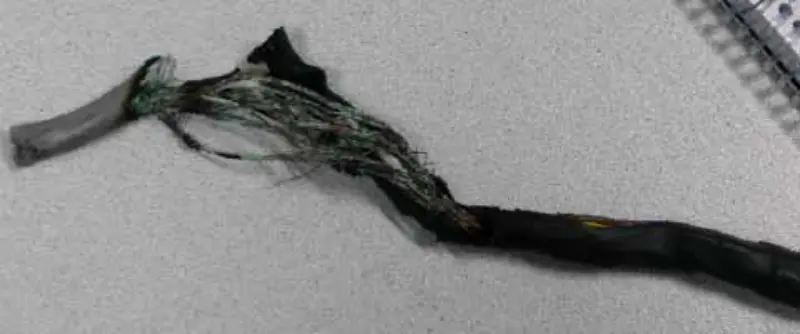

Z výše uvedené akce a analýzy docházíme k závěru, že problém by měl být způsoben gradientovou cívkou. Sejmeme tedy přední a zadní kryt magnetu, zkontrolujeme a utáhneme šrouby související s gradientní cívkou. Po sejmutí zadního krytu magnetu zjistíme, že lanko podložky bylo vypáleno do černé.

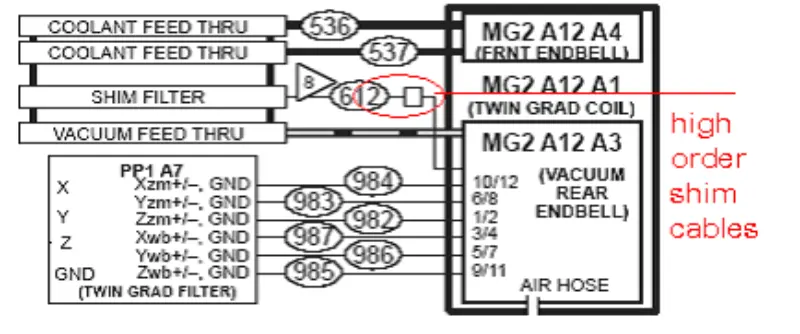

Protože na tomto webu není možnost podložky vyššího řádu, odřízli jsme kabel podložky vyššího řádu. Samostatně odlepíme kabely a každý kabel svážeme pomocí izolační lepicí pásky. Obnovte vše, spusťte EPT white pixel scan. Všechny projdou. Po této lokální opravě je systém v pořádku. Na obrázku DWI a Fiesty není žádný bílý pixel jako dříve.

Kabely vyššího řádu musí být poškozeny ve výrobě. Poškozené kabely k sobě přiléhaly a tvořily mnoho nejmenších kruhů. Při spuštění skenování DWI kruh vyvolal mnohem více tepla než kterýkoli jiný sken. Kabely se tedy spálily den za dnem a ovlivňují skenování DWI. Ve skutečnosti s přibývajícím dnem je účinek stále závažnější.
